Перед началом работ выполните следующие действия.

• Сделайте фотографии подключения. Перед демонтажем старого сервопривода сделайте чёткие фотографии всех электрических соединений (питание, сигнальные кабели, тормозной резистор и т. д.). Эти фотографии помогут правильно подключить новый сервопривод.



• Запишите адреса сервоприводов в NcStudio.
• Откройте программу NcStudio.
• Перейдите по ссылке: Параметры → Сервоприводы.

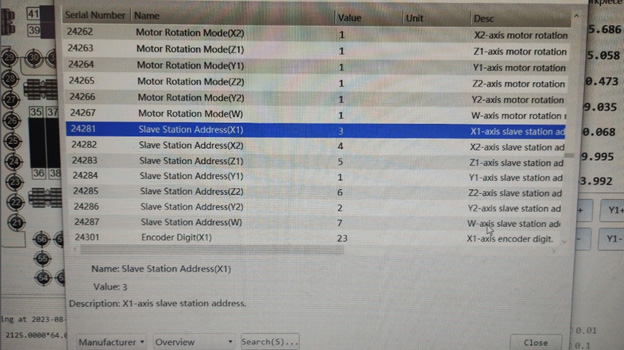

• Найдите и сфотографируйте или запишите значения адресов (Slave Station Address) для каждой оси (например, X1, X2, Y, Z). Пример: ось X2 — адрес 4.

Важно: не запускайте станок до завершения настройки нового сервопривода.

• Отключите питание станка.
• Аккуратно демонтируйте старый сервопривод.

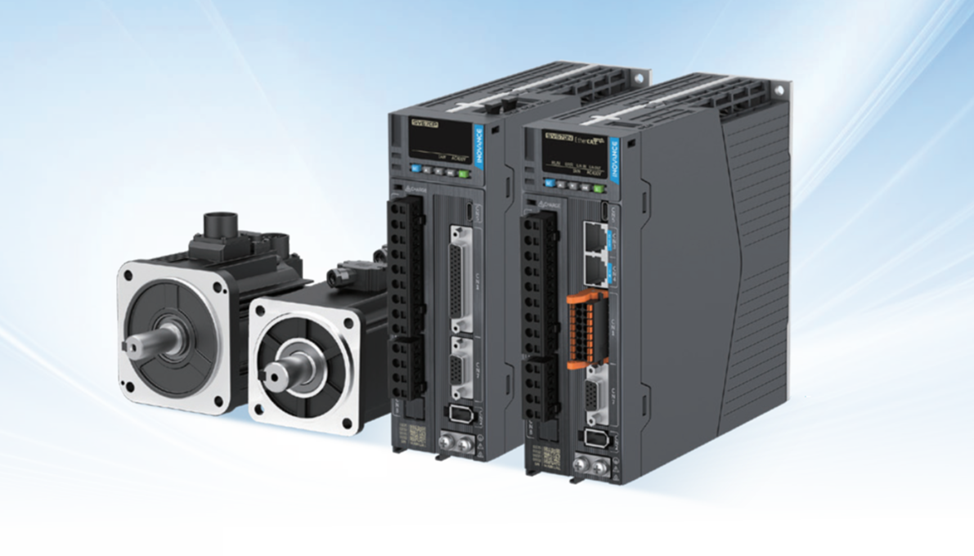

• Установите новый сервопривод INOVANCE.
• Подключите все кабели в соответствии с сохранёнными фотографиями.

На новом сервоприводе INOVANCE установите следующие параметры.

• H0C-00 — адрес устройства (адрес ведомой станции). Установите значение, соответствующее оси в NcStudio. Например: Ось X2 → 4, Ось Y → 2. Смотрите сохраненные ранее данные.
• H02-25 — управление внешним тормозным резистором. Если используется внешний тормозной резистор, то установите значение: 1, в противном случае оставьте значение по умолчанию.

Убедитесь, что параметры сохранены в памяти сервопривода.

• Включите питание станка.

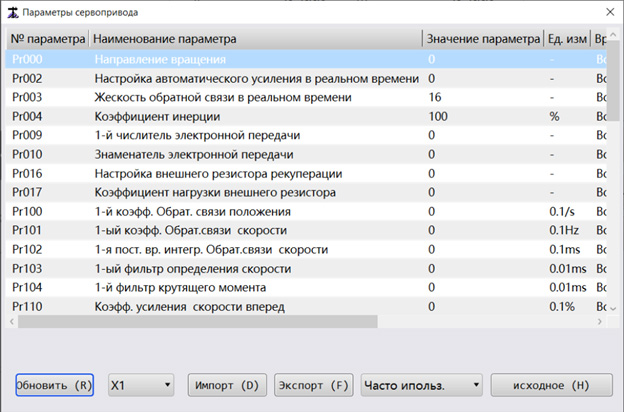

• Перейдите по ссылке: Параметры → Сервоприводы.
• Выберите ось, соответствующую заменённому сервоприводу.
• Нажмите кнопку «Все параметры».
• Нажмите «Импорт» и выберите ранее сохранённый файл - резервная копия нужной оси.
• Подтвердите загрузку параметров.

Параметры будут автоматически применены к новому сервоприводу.

• Переведите станок в ручной режим (Jog).
• Проверьте плавность и корректность движения оси.
• Убедитесь, что на дисплее сервопривода или в программе нет ошибок.
• При необходимости выполните тестовый запуск.

• Храните резервные копии параметров всех сервоприводов в отдельной папке.
• Перед любыми работами с электроникой — обязательно отключайте питание.
• При возникновении ошибок проверьте: соответствие адреса (H0C-00), целостность кабелей, настройки H02-25.
